高压微雾加湿器是利用高压柱塞泵将水压提高到一定压力,然后将加压后的水经耐高压输送管线由专业喷嘴将其雾化,产生微雾颗粒,使其能够迅速从空气中吸收热量完成气化并扩散,从而完成空气加湿、降温的目的。
超微雾化喷嘴:核心部分采用钛合金材料制造和自带限压启动阀,外壳采用铜质或不锈钢材质制造,具有喷雾细、不磨损、压力损失小、防堵塞、不滴水等特点。
高压微雾加湿系统主机采用工业型柱塞泵,能够24小时连续运转,喷嘴及水雾分配器无动力易损部件,在高粉尘环境中不会损坏。加湿量大且喷嘴可以自由组合。加湿量从5kg/h~900kg/h进行无级调节。高压微雾系统的水是密封非循环使用的,不会导致细菌的繁殖。
一般来说,整个高压喷雾除尘设备,是分布式系统,具体配置要根据现场状况而定。喷嘴和接头分布在各区域,由阀门控制各区域的启闭状态,再通过高压铜管道连接到主机系统。
高压微雾加湿降温系统组成方框图
技术参数
型 号 |
TEG-802 |
TEG-804 |
TEG-808 |
TEG-812 |
TEG-815 |
TEG-820 |
TEG-829 |
喷雾量 |
2升/分 |
4升/分 |
8升/分 |
12升/分 |
15升/分 |
20升/分 |
29升/分 |
功 率 |
550W/380V |
1.1KW/380V |
1.5KW/380V |
2.2KW/380V |
3.0KW/380V |
4.0KW/380V |
5.5KW/380V |
喷头数 |
≤21~39 |
≤45~83 |
≤85~170 |
≤175~260 |
≤265~320 |
≤325~430 |
≤435~620 |
柱塞泵额定转数1750转,单台加湿器负载面积100~15000平方米。 |
|||||||
控制系统 |
采用时间控制器与湿度控制器组合使用,以分秒时间和相对湿度30%-90%精确控制湿度 |
||||||
体积 |
72OX490X780mm(长×宽X高)(可单独定制) |
||||||
喷头数量要根据密封效果、新排风量、面积、高度、湿度要求、温度变化、和安装位置而定 |
产品特点:
1.加湿效率高:由于高压微雾喷咀喷出雾粒粒径仅为3-15µm,能够迅速与空气混合并被吸收,汽化效率高达90-100%,加湿降温效果理想;
2.加湿量大:单机最大输出流量100-1600kg/h可选;
3.性能可靠:高压微雾加湿器主机采用工业型高性能德国进口柱塞泵,可长期24小时连续运转,整个系统设计安全、稳定,实现无人化管理,尤其喷头及水雾分配器均为无动力运转部件,在高粉尘的环境中也不会损坏;
4.运行费用低:雾化1公斤水只需耗能6W,是传统电热加湿器的百分之一,是离心加湿器和汽水混合加湿器的十分之一。
安装示意图
高压泵站(高压微雾主机)
a) 高压微雾主机包括设备外壳、底座、高压柱塞泵、电机、缺水保护装置、调压阀、压力传感器、分压力盒、压力表、高压管路管件以及电器部分。
b) 主机外壳采用不锈钢材质,表面喷塑。
² 控制系统
a) 控制系统含高压泄水阀、湿度传感器、湿度控制器、测控电控箱、电缆信号线及电缆桥架等;
b) 湿度传感器感应空气中的湿度来控制高压电磁阀的启闭,当湿度达到要求,高压电磁阀关闭后,高压泄水阀会立即开启排掉管路中残存的水,防止细菌繁殖。
主机配置表
偏号 |
基本配置 |
基本功能 |
可备选功能 |
备注 |
1 |
Speck/柱塞泵 |
最高压强150kg/cm2 |
恒压变频 |
德国SPECK与电机一体式连接 |
2 |
ABB电机 |
电机过载保护 |
泄压阀 |
轴承负载能力强 |
3 |
湿度控制器 |
断水自动停机保护 |
多路独立控制 |
人性化操作面板 |
4 |
湿度传感器 |
感测湿度 |
|
进口高湿度传感器 |
5 |
时间控制器 |
利用时间控制 |
|
与控制器配合使用 |
6 |
调压阀 |
压力调节 |
|
在45-90kg/cm2范围内自行调节 |
本机设有过载保护、缺水保护、泄压保护功能,确保机器的性能和安全。 |
||||
工作状态分为连续加湿和脉冲式间歇加湿两种工作状态。加湿间隔时间从0 -12分钟可任意设定。停止时间0-60分钟任意设定。 |
a) 采用进口的1#喷嘴。喷嘴内胆采用不锈钢材料制成,0.13mm的微孔由转头精确打成,保证了高质量的喷雾效果。单个喷嘴的流量为2.76Kg/h。
b) 高压水输送管采用Φ8×1的无缝紫铜管,耐压大于10Mpa,确保加湿器喷嘴分散安装的需要和系统的安全运行,铜管接头采用卡套连接。
水处理系统
a) 加湿系统配备过滤精度为5微米3级超滤精细过滤器,过滤方式为精细三层渗透过滤,防止系统堵塞;为了防止由于水硬度大有可能造成的“白粉”污染及堵塞喷头,在水源安装软水器集中处理得到软水供给加湿器主机。
高压微雾加湿器使用条件:
1.环境温湿度:主机温度5℃∽60℃相对湿度≤80%
2.使用水质:自来水、净化水或同类水质
3.水质最高温度:60℃
4.供水压力:0.3-0.8Mpa
5.电源:380V/50HZ
使用注意事项:
整个系统的所有管线不能选用容易生锈的普通钢管,高压无缝紫铜管、高压无缝不锈钢管,高压无缝PE管!
直接可以与自来水管连接,但必须增设超强过滤器,避免水中的固体颗粒堵塞喷嘴。
在寒冷地区,应注意采取防冻措施,如主机户外安装,必须采取防雨措施;使用完毕后,应排尽泵内的余水,以防止冻坏高压泵。
严禁无水状态下,使用水泵。
管路安装高度,建议距离地面至少3米的高度,距离房屋内顶至少0.5米,一方面为了增加超细微雾粒在空气中汽化距离,另一方面避免超细微雾粒喷到障碍物而产生水滴。
喷嘴的安装高度角度以水平往上倾斜5-15°为最佳使用角度。
连接喷嘴的管线每100M落差300MM,每2M要有一个固定点;避免连接管线长期使用,产生弯曲,导致残留水长期滞留在管线中而形成沉淀物,堵塞喷嘴。
开机前,请将调压阀松开至无压力状态,开机后慢慢调节调压阀,观察压力表显示的压力。
在高压泵首次运转前加入润滑油到曲轴箱,加入到油位尺上两条横线的中间位置即可。切忌不得加满;高压泵首次工作80小时需要更换润滑油,以后每300-380小时更换一次。
行业应用
纺织行业:纺织厂湿度控制,消除静电及降尘。利用湿涨干缩原理改善织物质量。
造纸行业:纸张之湿度控制,消除静电、降尘及改善纸张制造质量。
喷涂行业:汽车涂装厂、各类喷涂厂之湿度控制,消除静电、除味及降尘。
塑料行业:塑料注射成型厂、塑料产品制造厂湿度控制及消除静电。
火药行业:火药生产、装填、制成、储存消除静电。
印刷行业:塑料印刷、精美印刷、特殊印刷湿度控制及消除静电。
实验室: 各类检验、检测、质量、分析、化验室环境恒湿。
烟草行业:烟草加工、生产湿度控制及降尘。
暖通行业:中央空调加湿,计算机机房中央空调加湿及除静电。
保鲜储藏:果疏产品恒湿保鲜、储藏。
食品行业:干燥、脱水食品回潮、保鲜。
种植业:规模化种养植菌类、花卉、热带植物及无土栽培等湿度控制。
养殖业:牲蓄、飞禽、昆虫等规模化养殖保湿及消毒。

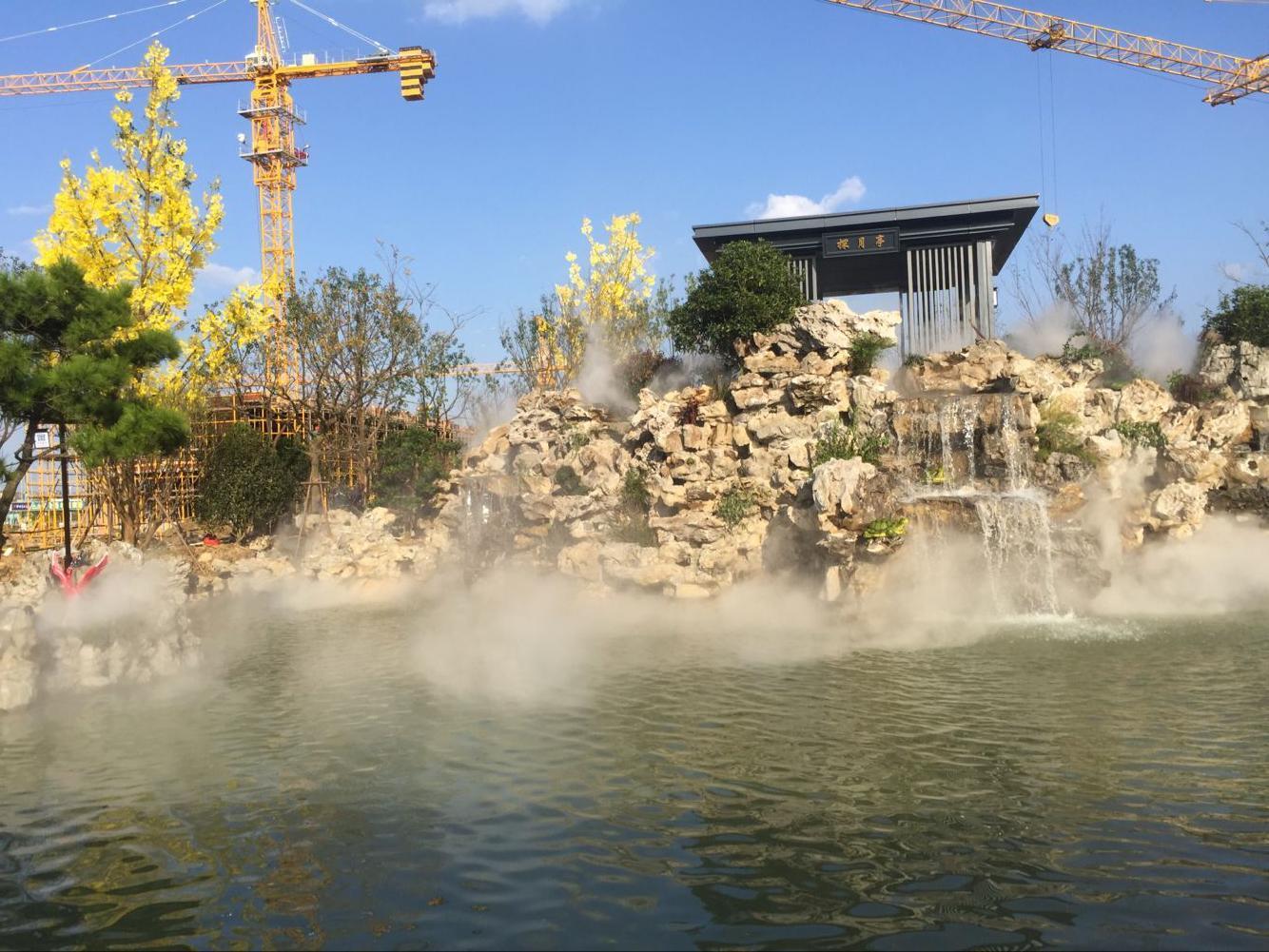

人工景观:热带人工雨林、影视、展览等模仿自然环境云雾景观。
